Chwila przerwy

Jak się człowiek zatrzyma, to ciężko mu ruszyć do przodu. Tak się stało również w tym przypadku - wyjazd na Ham Radio do Friedrichshafen spowodował, że nie mogę sobie poradzić z powrotem do normalnego trybu i permanentnie nadganiam robotę - a na hobby po prostu brakuje czasu.
W ramach pokuty i odstresowania - kilka obrazków z pchlego targu - obrazków w większości skupiających się na Heathkicie...
Na początek Mohikanin - pierwszy tranzystorowy odbiornik Heathkita

Heathkit GC-1A Mohican

i do kompletu schemat GC-1A.

Na filmie możecie natomiast zobaczyć do czego służyła druga gałka strojenia i jak należało się nią posługiwać.

Reklama Mohikanina z katalogu Heathkita jesień/zima 1961/62

Kolejne niebawem.

Do Klopika wrócę już niedługo - ale najpierw muszę opanować rejestrację na Zjazd Techniczny w Burzeninie.

What if

Zawsze jest jakieś What If.

Sytuacja była prosta - z prac nad VFO trzeba było wyskoczyć w bok do krótkiej i przyjemniej pracy nad modułem generatora na Si5351. Pamiętajcie - praca szybka, krótka i przyjemna.
Na tyle szybka, że można zawierzyć rutynie i wykonać większość czynności automatycznie...
STOP!

Rutyna = błąd

Popełniłem chyba wszystkie błędy jakie można było popełnić.

1. Nie miałem kwarcu SMD więc wsadziłem normalny rezonator HC49s. Potem przeczytałem, że normalne kwarce mają za duże pojemności i że generator często nie działa - szczególnie przy długich połączeniach.
Jak zaczęły się kłopoty, to oczywiście zacząłem podejrzewać rezonator i straciłem na to sporo czasu.
Zupełnie niepotrzebnie. Kwarc był OK.

2. Arduino Nano jest wsadzone w podstawkę ułatwiającą podłączanie peryferiów. Podstawka ma złącza oznaczone SCL i SDA. Byłem przekonany, że to i2c. Nie sprawdziłem, podłączyłem. To nie było i2c. Dobrze, że nic nie spaliłem.

3. Ta sama podstawka w okolicach złącz A4 i A5 (SCL i SDA) ma otwory na wlutowanie pinów. Wydawało mi się, że to dodatkowe piny. NIE. Dodatkowe A4 i A5 były przesunięte o 3 otwory.

4. Na końcu okazało się, że moje si5351 kupione w RS Electronic mają adres nie 0x60 (tak jak wszystkie normalne Si) tylko 0x62 - gdybym na to wpadł wcześniej, to uniknąłbym wielu kłopotów...

What if...

The Roses and the plane ;-)

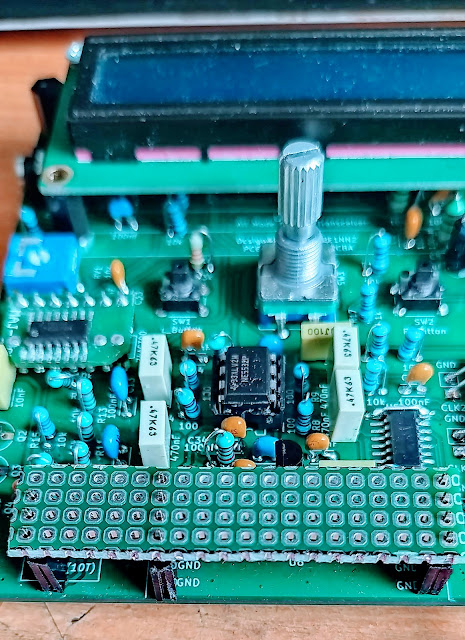

Teraz już naprawdę można wrócić do VFO

Generatorowy skok w bok

Zawsze coś się musi okazać.
Tym razem okazało się, że (z przyczyn częściowo ode mnie niezależnych) nie mam ani jednego modułu z si5351. Na szczęście przekopując pudełka natrafiłem na bardzo starą płytkę od Jasona NT7S - znanego popularyzatora Si5351 oraz na (przypadkiem) "przechodzące z tragarzami" układy scalone. Niestety nie znalazłem żadnych sensownych rezonatorów, ale na szczęście po eksperymentach z overtonowymi filtrami pozostało mi kilka kwarców 27.000 w obudowach hc49s.

Płytka jest bardzo stara, to jej bardzo wczesna wersja - jeszcze bez żadnej konwersji poziomów ani stabilizatora 3.3v - ale w tym przypadku mi to nie przeszkadza (o tym za chwilę). Schemat jest banalnie prosty - tu uproszczona wersja wg Przemka SQ9NJE, którego wpływ na rozprzestrzenienie się SI5351 na świecie jest nie do przecenienia.

 Praktycznie w każdym DOBRYM ;-) kodzie korzystającym z Si5351 znajduje się odwołanie do Jego pracy. Warto pamiętać.

Wracamy do I2S. Si5351 pracuje na 3.3v, arduino nano na 5v a myśmy zapomnieli wsadzić na płytce tranzystory do translacji poziomów logicznych. Si5351 nie jest "5v tollerant" Co mamy zrobić w tej sytuacji?
Nic - Musimy tylko pamiętać, żeby przypadkiem w Arduino nie podciągnąć wewnętrznie (programowo) magistrali I2C do 5V. Po prostu podciągamy rezystorami magistralę do 3.3V i wszystko pracuje jak należy. Wyjścia w Arduino są Open collector - czy raczej open drain - i nic złego się nie stanie. Przy okazji mamy załatwioną sprawę z poziomami wyświetlacza OLED.

A teraz - po polutowaniu modułu można powoli wracać do VFO.
O tym w następnym odcinku.
